微機屏顯超低溫全自動沖擊試驗機
|
|
|
 |
試驗機類型：微機屏顯超低溫全自動沖擊試驗機
規格型號：JBDW-D系列
沖擊能量：300J/500J
一、性能說明：
JBDW-D系列微機屏顯超低溫沖擊試驗機，用來對金屬材料在動負荷下抵抗沖擊的性能進行檢驗，是冶金機械制造等單位必備的檢測儀器，也是科研單位進行新材料研究不可缺少的測試儀器。
1、該沖擊試驗機采用液氮制冷，最低溫度可達-190℃（-190℃~-196℃為特殊要求），特別適合于測定金屬材料在極低溫度狀態下抗沖擊性能，是冶金、機械制造、科研檢測等單位檢測材料和研究開發新材料的重要測試手段。
2、試驗機主機為分體式結構，懸臂式掛擺方式，擺錘錘體C型。
3、沖擊刀采用螺釘安裝固定，更換簡單方便。
4、試樣簡支梁式支承，試樣端面定位。
5、主機裝有安全防護網。
6、 試驗機按國家標準GB/T3808-2002《擺錘式沖擊試驗機》、GB/T229-2007《金屬材料 夏比擺錘沖擊試驗方法》對金屬材料進行沖擊試驗。
二、主機結構及工作原理：
1、低溫沖擊機試驗機由主機、低溫裝置、送料機構及自動定位機構組成。
2、低溫裝置：該低溫裝置是我公司根據GB/T229-2007《金屬材料 夏比擺錘沖擊試驗方法》中對低溫裝置的要求而最新研制開發的壓縮機制冷設備。采用復疊式壓縮機制冷技術，利用熱平衡原理及循環攪拌方式，達到對試樣的自動均勻冷卻、恒溫，可完全滿足國家標準所規定的各項控溫指標。低溫槽采用單片微機技術控制，數顯溫度值，自動控溫、自動記時、自動報警，操作簡便安全，制冷速度快，容積大，控溫精度高，是金屬材料低溫沖擊試驗中理想的試樣冷卻、保溫設備。
3、送料機構：試樣在低溫裝置里冷卻到所設定溫度后，送料機構可迅速可靠地將試樣送到鉗口支承面上。送料機構主要有送料裝置、阻尼裝置兩部分組成。送料機構的運動是由電機通過大小皮帶輪、磨擦片、齒輪軸傳至齒條、送料桿將電機的正反轉，轉換成送料桿迅速向前送料及向后復位的直線運動。送料齒輪前后裝有撥叉，齒條運動時，撥叉撞動阻尼油缸的活塞桿借助于油缸的阻尼作用，使齒條前進和齒輪轉動受到阻力，借助于摩擦輪摩擦打滑，降低送料速度，從而保證試樣可靠地送入鉗口面及送料桿正確的回到原位。摩擦片打滑，能保護元器件不受損壞，調節螺母前后位置，彈簧壓力隨之變化，使摩擦力的大小隨之變化，可改變送料桿推力的大小，調節阻尼油缸中的節流閥，改變排油量，改變阻尼力的大小，隨之改變了送料至前后端的速度，阻尼油缸中采用46號液壓油（或其它粘度相同的機油），油的加注量不宜過少。送料桿前進、反向、停止等是送料桿的遮擋片遮擋接近開關發出電氣信號，控制電機的轉向實現的。調節開關遮擋片的位置，可以微調送料桿的位置及行程長度。
4、定位機構：試樣必須緊貼鉗口側面，使試樣缺口正確地位于擺錘軸線中心。試樣緊貼鉗口側面，是由定位機構保證的。試樣由送料桿送至前支座時，由于固定彈簧片的作用，使試樣緊貼鉗口側面往前運動，當試樣后端還沒有脫離固定彈簧片，前端進入后鉗口面時，送料機構中的遮擋片遮擋接近開關發出信號，電磁鐵動作，隨即定位機構動作，定位機構的定位桿到工作位置，定位機構側面彈性頂柱緊壓試樣，直至試樣前端緊貼定位機構定位面，完成試樣定位工作。當送料桿彈簧壓縮時，電磁鐵再獲信號后復位，定位機構遠離試樣定位面，以便進行沖擊。定位機構與支架裝成一體，電磁鐵的拉動和彈簧的復位帶動定位塊上下移動，推動定位螺釘在彈簧的作用下，定位螺釘始終緊貼定位面，同時通過活動套筒上的銷子，定位機構帶動側面的彈性頂柱轉動。偏心塊能減少定位機構對試樣的慣性沖擊，因此能提高試樣定位的準確性。

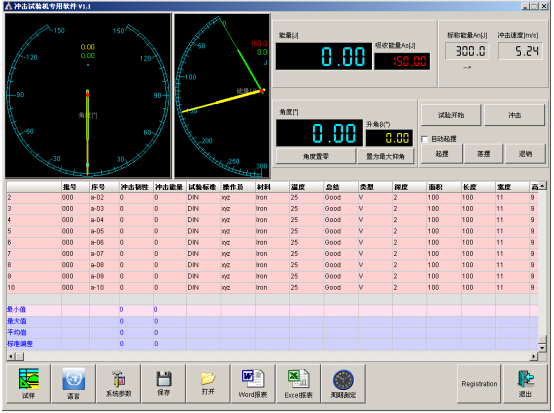

三、測控部分說明：
Windows 平臺, 屏顯，鼠標操作;

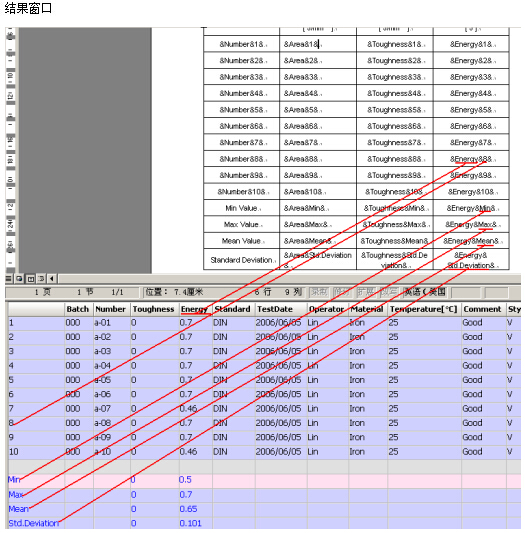

如果需要輸出實驗報告，需要安裝Microsoft Word或Excel版本至少為Office2003。
軟件支持多個擺錘.

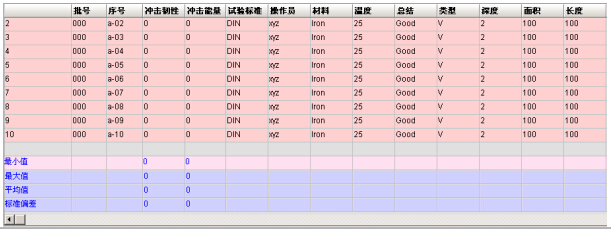

記錄沖擊強度，沖擊能量等.也可計算最大最小平均值和標準偏差。
試驗結果自動計算.
自動測量擺動周期.
四、主要技術指標：
型號 |
JBDW-300D |
JBDW-500D |
|
控制方式 |
微機控制 |
|
沖擊能量 |
150/300J |
250/500J |
|
擺軸中心至沖擊點距離 |
750mm |
800mm |
|
沖擊速度 |
5.2m/s |
5.4m/s |
|
擺錘預揚角 |
150° |
|
試樣支座跨距 |
40mm |
|
制冷方式 |
液氮制冷 |
|
試樣盒容量 |
6個 |
|
低溫范圍 |
-190 C° |
|
控溫精度 |
±3 C° |
|
沖擊刀厚度 |
16mm |
|
鉗口圓角 |
R1-1.5mm |
|
沖擊刀刃圓角 |
R2-2.5mm |
|
試樣尺寸 |
10mm×10mm×55mm |
|
試驗機凈重 |
950kg |
|
試驗機外形尺寸 |
2200mm×1500mm×1900mm |
|
電源 |
三相四線 50Hz、380V |
注：眾標沖擊試驗機參數僅供參考，如有改動恕不另行通知，以公司產品實物為準。 |
|
